Ansys Meshing

Инструмент для автоматизированного или автоматического построения конечно-элементной сетки, управления глобальными и локальными настройками сгущения сетки и исправления некачественной геометрии

Ansys Meshing —это универсальный сеточный генератор, интегрированный в расчетную среду Ansys Workbench и позволяющий создавать конечно-элементную сетку автоматически или с участием пользователя.

Сеточные технологии Ansys Meshing поддерживают двунаправленную параметрическую связь со сторонними CAD-системами и учитывают специфику механики деформируемых твердых тел, вычислительной гидрогазодинамики, теплообмена и электромагнетизма.

Автоматическое или ручное построение тетраэдральных, гексаэдральных и гибридных сеток на основе или независимо от поверхностей, из треугольников и/или четырехугольников, конформных и некомформных, структурированных и неструктурированных, декартовых, одномерных, двухмерных и трехмерных сеток
Построение призматических слоев
Автоматическое определение и редактирование контактов и интерфейсов
Автоматическое перестроение сетки при изменении входных параметров
Контроль размеров ячеек сетки
Упрощение сетки и сокращение размерности задачи
Построение сеток для оболочечных и балочных конструкций, абсолютно жестких тел, уплотнений и трещин
Согласование сетки на условиях периодичности

Копирование и выборочное построение сетки для сборок из нескольких тел
Послойное построение тетраэдров для задач аддитивного производства
Локальные измельчения сетки по ребру, поверхности, в объеме
Переменная плотность сетки
Локализация дефектов и исправление некачественной геометрии
Двунаправленная параметрическая связь со всеми CAD-пакетами
Импорт CAD-данных и фасеточных данных, в т.ч. STL
Экспорт сетки в сторонние решатели
Автоматическое определение количества необходимых для построения сетки процессорных ядер

Расчетная сетка на самолете Як-52

Неструктурированная тетраэдральная сетка для самолета Як-52, построенная методом триангуляции Делоне – с автоматическим измельчением сетки и построением призматического слоя.

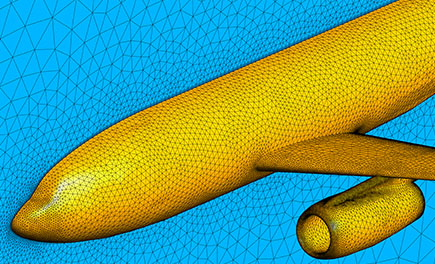

Расчетная сетка на некачественной геометрии

Сетка для носовой части фюзеляжа Boeing 737, построенная на некачественной геометрии методом Patch Independent – с созданием объемной сетки и удалением пересекающихся с поверхностями геометрии ячеек.

Расчетная сетка, построенная методом вытягивания

Сетка для проточной части гидроцилиндра, построенная методом декомпозиции исходной геометрии и вытягивания сетки (Sweep) на заданное количество слоев вдоль цилиндрической образующей.
