Ansys VistaTF

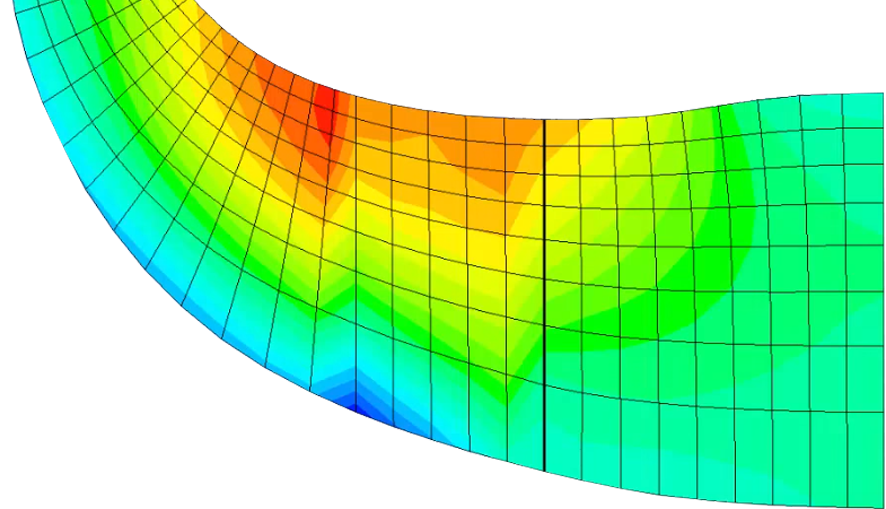

Программный модуль для экспресс-анализа характеристик течения в проточной части турбомашины путем решения в меридиональной плоскости двумерных уравнений Эйлера, осредненных в окружном направлении
Ansys VistaTF – это 2D-решатель, являющийся переходным звеном между начальным 1D-проектированием по средней линии и 3D CFD-анализом.
Расчет в Ansys VistaTF в десятки раз быстрее по сравнению с полноценным трехмерным моделированием в Ansys CFD, что позволяет в сжатые сроки рассмотреть множество вариантов конструкции и внести необходимые коррективы в геометрическую модель на начальных этапах проектирования.
Ansys VistaTF позволяет проводить анализ течения жидкости или газа в межлопаточных каналах роторов и статоров всех типов турбомашин, а также в кольцевых каналах входных и выходных устройств без лопаток.
Основные возможности Ansys VistaTF
- 2D-решатель
- Оценка картины течения и интегральных характеристик
- Учет потерь
- Учет перемешивания в радиальном направлении
- Передача геометрии через Ansys BladeModeler
- Автоматическое создание отчета и визуализация результатов расчета с помощью Ansys CFD-Post
- Многовариантные расчеты в среде Ansys Workbench
- Оптимизация геометрии турбомашин с помощью Ansys DesignExplorer
