ГИДРОДИНАМИКА

Ansys TurboGrid

Сеточный препроцессор, позволяющий в автоматическом режиме создавать гексаэдральные сетки высокой детализации для лопаточных машин любого типа

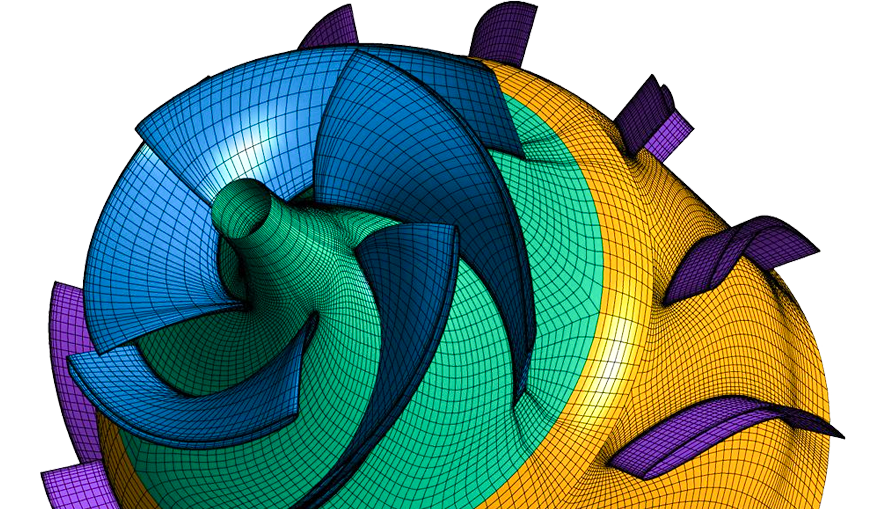

Ansys TurboGrid позволяет создавать высококачественные гексаэдральные сетки для точного CFD-анализа течения в межлопаточных каналах турбомашин. Сетка строится в автоматическом режиме, что сокращает время препроцессинга с нескольких дней до нескольких минут и ускоряет весь процесс моделирования.

Ansys TurboGrid подходит для генерации сеток для лопаточных венцов различных турбомашин: компрессоров, турбин, вентиляторов, насосов. Он также может создавать сетки для осесимметричных вторичных трактов и уплотнений.

Технология автоматического создания топологии и построения сетки Automated Topology and Mesh (ATM)
Автоматическое создание блочной топологии сетки, сгущение сетки в пристеночной области, в районе кромок и зазоров, построение комформных сеток на периодических границах межлопаточного канала
Широкий набор шаблонов для осевых и радиальных машин, а также каналов специфической геометрии (в том числе с одним и двумя меридиональными сплиттерами или тандемными лопатками)
Детальная проверка качества сетки
Выбор способа представления геометрии, положения границ входных и выходных блоков
Редактирование шаблона топологии сетки
Анализ качества сетки
Запуск в рамках Ansys Workbench и в качестве самостоятельного приложения
