TwinMesh

TwinMesh

Инновационный генератор сетки для эффективных CFD-расчетов роторно-поршневых машин

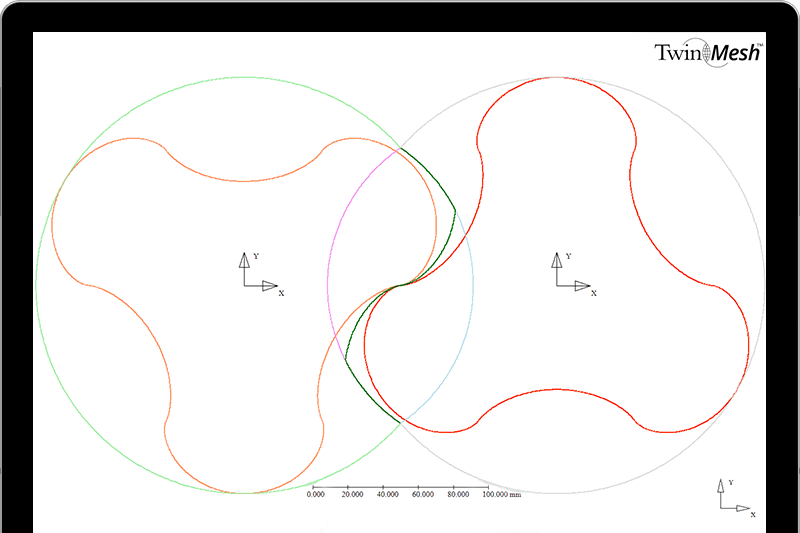

Простой импорт

В TwinMesh импорт контуров ротора и корпуса реализован в виде двухмерного поперечного сечения в формате IGES или текстовых CSV-файлов. Поверхности изгибов корпуса могут также быть сгенерированы в TwinMesh. Все эти контуры можно с легкостью масштабировать, чтобы изменять размеры зазоров между роторами и корпусом. Положение ротора также можно изменять после импорта, определяя положения осей по направлениям X и Y. При необходимости TwinMesh может автоматически генерировать интерфейсы между сетками ротора.

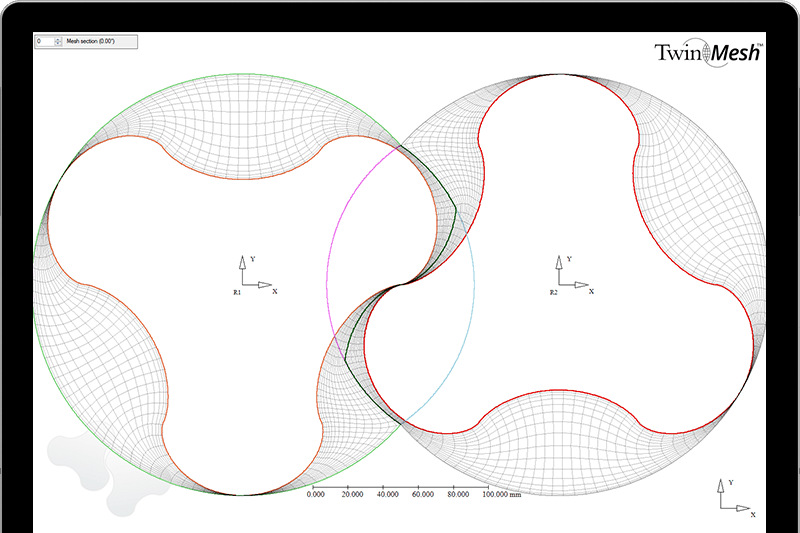

Автоматическая генерация гексаэдрических сеток

На следующем этапе TwinMesh генерирует гексаэдрическую сетку для всех углов вращения, определенных пользователем. Используя специальные алгоритмы сглаживания, программное обеспечение обеспечивает высокое разрешение сетки в области зазоров, плавные переходы между узкими зазорами и более крупными камерами, а также равномерное распределение сетки.

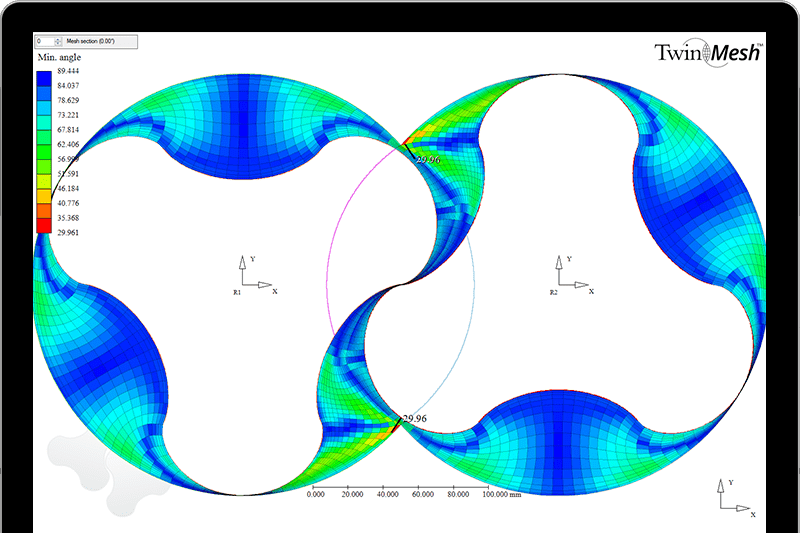

Экспорт

После заключительной проверки качества расчетных сеток они могут быть экспортированы в виде 2D- или 3D-модели. Файл, экспортируемый из TwinMesh, содержит все сетки, необходимые для моделирования нестационарного потока, а также все данные для автоматического импорта сетки при запуске расчета в Ansys CFD.

TwinMesh экспортирует шаблон, готовый к запуску моделирования, который позволяет сразу запустить расчет в Ansys CFD. Используя структурированные сетки из TwinMesh, можно моделировать в Ansys CFD динамику однофазных и многофазных потоков, а также сопряженный теплообмен.
