Romax Spin

Программный инструмент для расчета подшипников в составе трансмиссии

Romax Nexus – это экосистема приложений с возможностью облачных вычислений, разработанная компанией Romax Technology. Она позволяет моделировать изделия и процессы на протяжении всего цикла проектирования – от разработки концепции до детального моделирования и генерации отчетов.

Платформа Romax Nexus имеет возможности интеграции с ведущими CAD-системами и позволяет создавать изделия с оптимальными характеристиками без необходимости проведения многочисленных итераций.

Приложение Romax Bearing Dynamics

По мере того, как развиваются технологии электрических транспортных средств, подшипники эксплуатируются на более высоких скоростях. При низких нагрузках это может вызвать такое явление, как проскальзывание подшипника. В некоторых случаях из-за проскальзывания подшипника происходит его чрезмерное нагревание. Это приводит к снижению производительности оборудования или преждевременному выхода подшипника из строя.

Приложение Bearing Dynamics использует инновационный подход на основе расчета переходных процессов во временной области. Он позволяет с точностью до минут прогнозировать появление проскальзывания в подшипниках. Модель учитывает механические, тепловые и гидродинамические явления, а также влияние центробежных и гироскопических сил на динамику элементов качения. Также учитываются тепло, выделяемое смазочным материалом, последующее повышение температуры, реологические свойства масла и его влияние на производительность оборудования.

Данное приложение предоставляет исчерпывающие данные о механизме проскальзывания и динамике подшипников, а следовательно, позволяет избежать неудачных итераций, проектируя более надежные подшипники и выбирая более подходящий смазочный материал.



Полное представление о работе изделия

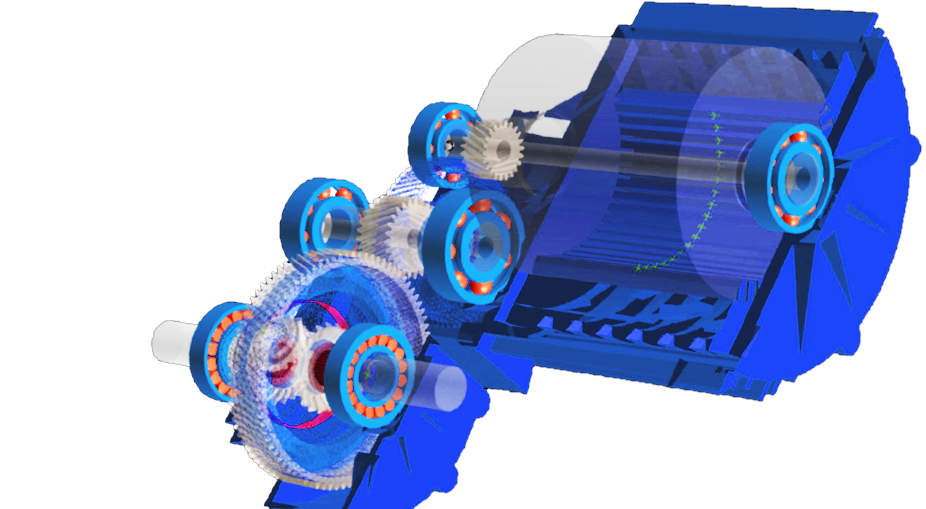

Программное обеспечение позволяет с легкостью создавать комплексные параметрические модели электромеханических систем, в том числе моторов, передач, валов, корпусов и подшипников.

Современные методы анализа подшипников качения в составе системы предоставляют все данные, необходимые для проектирования и подбора подшипников, обеспечивающих максимальную производительность и долговечность оборудования.

В онлайн-каталогах от таких поставщиков, как SKF, Schaeffler, Timken и JTEKT доступно более, чем 60 000 разновидностей подшипников. Также можно редактировать имеющиеся модели или создавать новые.



Алгоритмы анализа

Интегрированный анализ подшипников качения с использованием самых современных методов предоставляет полные данные об эксплуатационных характеристиках, позволяя выбирать наиболее подходящий тип подшипников и предотвращать их преждевременный выход из строя.

  • Анализ всей силовой системы на наличие отклонений и деформаций, расчет нагрузок, отклонений подшипников
  • Точный расчет напряжений в элементах и телах качения, контакта ребер с сепаратором, стирание из-за контактных взаимодействий
  • Современные инструменты расчета усталостной долговечности
  • Моделирование работы подшипника качения во временной области, позволяющее спрогнозировать поведение изделия и предотвратить возникновение новых нестандартных видов разрушения

Командная работа над проектом

Инструмент Romax Spin может быть беспрепятственно интегрирован с программными продуктами семейства Romax Nexus. Инженеры могут использовать общую модель для проведения различных расчетов – анализа долговечности, производительности, виброакустического и электрического анализа. Таким образом, усилия и работу разных специалистов можно объединить в едином процессе. Поставщики подшипников и их клиенты могут работать в единой среде, использовать один и тот же инструментарий и обмениваться данными.  Пользователи могут создавать собственные базы данных и делиться ими. Кроме того, детали конструкции авторских изделий находятся под защитой прав интеллектуальной собственности.
