Пре- и постобработка

Пользовательский интерфейс

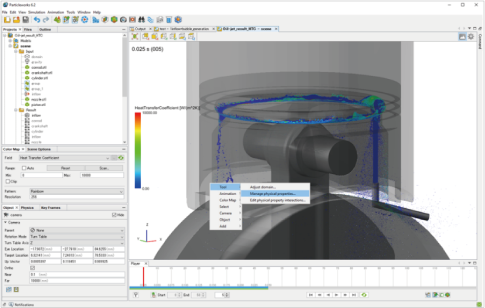

Интуитивно понятный интерфейс Particleworks позволяет проводить весь цикл моделирования от предварительной обработки до постобработки, не прилагая дополнительных усилий. Вам не нужно обладать экспертными знаниями, чтобы редактировать параметры расчета или одновременно управлять несколькими проектами.

Окно просмотра имеет сверхбыструю и высококачественную визуализацию на основе OpenGL, оптимизированную для крупномасштабных моделей, содержащих миллионы частиц. Система окон легко настраивается, позволяя сравнивать несколько результатов рядом друг с другом. Программное обеспечение поддерживает платформы Windows и Linux.

Визуализация

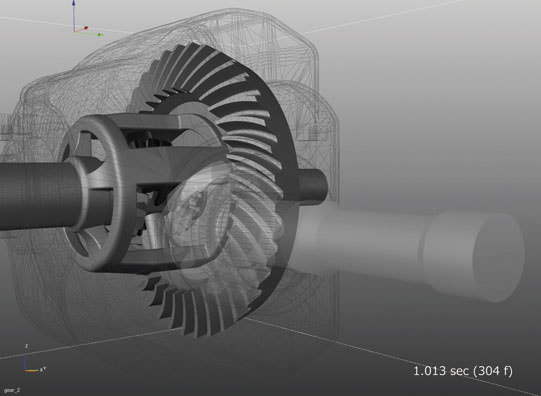

Непрозрачное, контурное и прозрачное представление
Непрозрачное, контурное и прозрачное представление

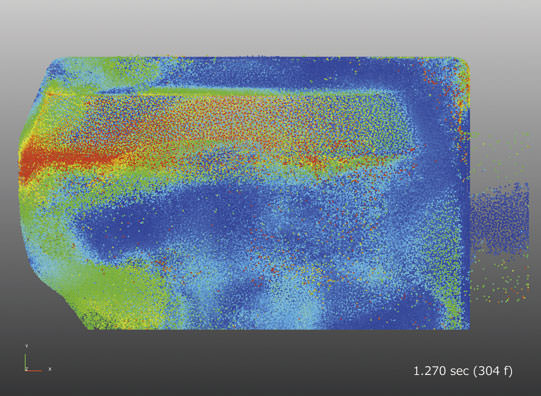

Отображение в поперечном разрезе
Отображение в поперечном разрезе

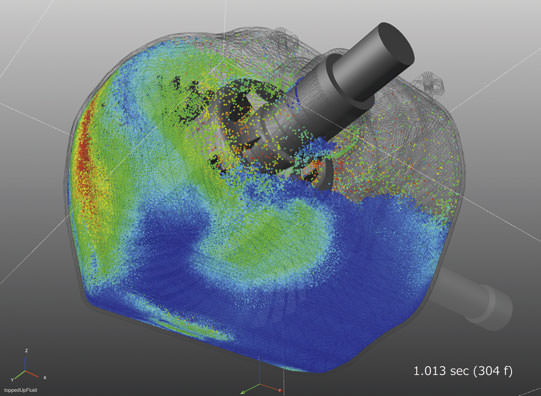

Цветовое обозначение давлений, скоростей и температур
Цветовое обозначение давлений, скоростей и температур

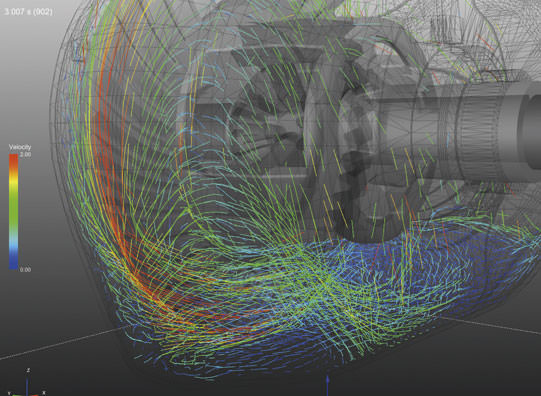

Линии тока
Линии тока

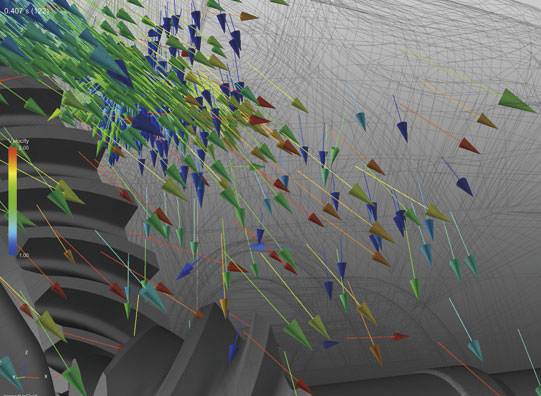

Векторы направлений
Векторы направлений

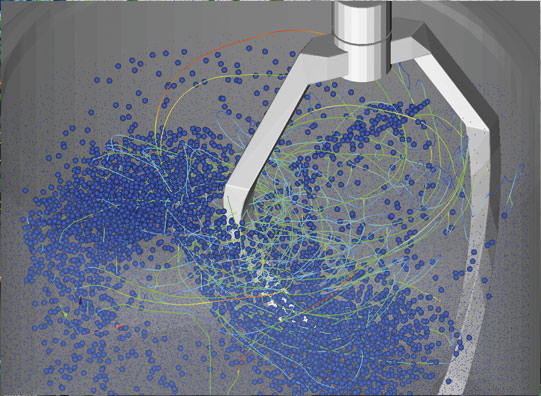

Траектории движения
Траектории движения
Функциональность

Набор мощных инструментов для управления процессами, данными и материалами, а также возможности высокопроизводительных и облачных вычислений помогают ускорить внедрение инноваций, используя меньше ресурсов и уменьшая себестоимость изделия. Благодаря открытой партнерской экосистеме и большому количеству экспертов Ansys по всему миру пользователям доступно комплексное решение для повышения производственной эффективности за счет цифровой трансформации.

Можно превратить данные о физических величинах в частицах в непрерывное поле. С помощью этих данных вы сможете выполнять дальнейшую визуализацию с контурами, векторами, изоповерхностями, изолиниями и линиями тока.

Данные о частицах можно экспортировать в виде CSV-файлов для дальнейшей обработки данных о координатах, скорости, давлении, числовой плотности и абсолютной скорости. Также можно экспортировать силу и  момент, действующие на стенки.

Результаты моделирования и данные о движении можно экспортировать в формате видео, последовательности изображений или отдельных изображений (скриншотов). Поддерживаются форматы PNG, JPEG, AVI и MPEG.

Всего за один клик вы можете выбрать частицу и посмотреть ее параметры. С помощью фильтров и выборочного просмотра параметров частиц можно получить статистические данные о количестве частиц, которые существуют в определенном диапазоне (в любых количествах) или вблизи выбранной точки.

Другие инструменты, такие как цветовая шкала, мерные линейки и выбор момента времени, помогут вам пройти все этапы постобработки.



Данные о физических величинах в частицах можно экстраполировать в узлы полигональной сетки, которые можно затем экспортировать в CSV или двоичном формате.
