Particleworks for Ansys

Интерфейс Particleworks-Ansys доступен в виде опции при связанных расчетах жидкостей с сильной деформацией свободной поверхности, выполняемых в Particleworks, и различных моделей, рассчитанных в Ansys. С помощью этой функции Particleworks интегрируется в платформу Ansys Workbench, что позволяет производить сложные междисциплинарные расчеты гидродинамика-прочность, гидродинамика-теплообмен и газодинамика-гидродинамика. Particleworks for Ansys – это инновационный инструмент для исследования физических явлений и их влияния на задачи проектирования.

Анализ напряжений в опорах при плескании жидкости внутри бака

Моделирование движения масла и расчет давления на стенки бака были выполнены в Particleworks. На основе полученных данных о давлении в Ansys Mechanical был выполнен анализ напряжений, возникающих в опорах бака.

Расчет напряжений в перегородке при плескании жидкости внутри бака

Моделирование движения масла в Particleworks позволило рассчитать давление на перегородку внутри бака. Затем на основе полученных данных о давлении в Ansys Mechanical был выполнен анализ напряжений, возникающих в перегородке.

Расчет охлаждения диска струей масла

Моделирование движения масла в Particleworks позволило рассчитать коэффициент теплоотдачи. Затем на основе полученных данных в Ansys Mechanical была рассчитана температура диска.

Анализ охлаждения поршня струей масла

В Particleworks было выполнено моделирование струи масла и рассчитан коэффициент теплоотдачи. Затем на основе полученного коэффициента теплоотдачи в Ansys Mechanical была рассчитана температура головки цилиндра.

Моделирование движения капель дождя в воздушном потоке

Начиная с версии 1.1, вышедшей в декабре 2019 года, Particleworks позволяет моделировать поток жидкости во взаимодействии с потоками воздуха, используя преимущества расчетной среды Ansys Workbench.

Моделирование движения капель дождя в воздушном потоке

Ansys Fluent анализирует потоки воздуха вокруг зеркала автомобиля. Затем движение дождевых капель моделируется в Particleworks с учетом воздействия воздушных потоков.

Моделирование распределения масляной смазки на зубчатом колесе

В Ansys Fluent анализируется поток воздуха вокруг колеса. Движение масла рассчитывается в Particleworks на основе данных о движении воздушных потоков.

Пошаговое выполнение связанного расчета

Ниже представлен пример настройки связанного расчета в Particleworks и Ansys с использованием инструмента Particleworks for Ansys. В данном случае моделирование масла в охлаждающем канале поршня выполнено в Particleworks с целью рассчитать коэффициент теплоотдачи на пути движения масляной струи. Затем на основе коэффициента теплоотдачи, импортированного из Particleworks, в Ansys Mechanical рассчитывается температура головки цилиндра.

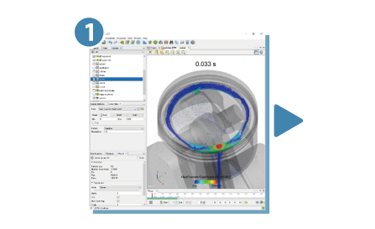

CFD-расчет в Particleworks

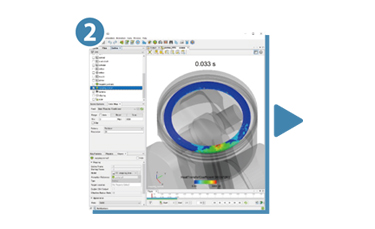

Поля значений коэффициента теплоотдачи

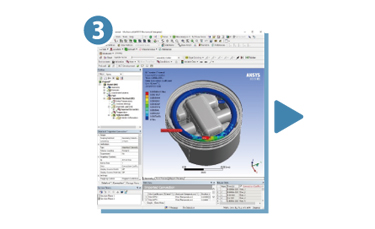

Импорт значений коэффициента теплоотдачи в Ansys Mechanical

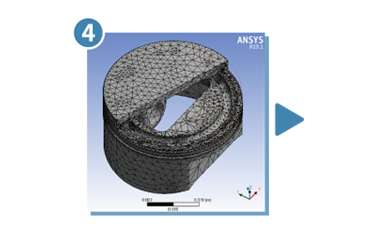

Генерация сетки

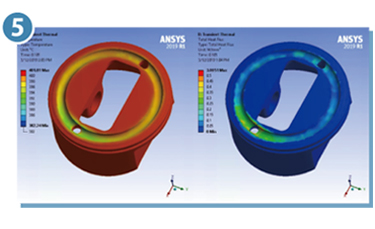

Суммарная теплопередача и температура

Не нужно заранее настраивать область моделирования. Частицы имитируют поток жидкости. Такое решение является оптимальным при моделировании условий, в которых капли жидкости разлетаются на большое расстояние.
Легко моделировать течения жидкостей на основе уже имеющихся CAD-данных о границах, в том числе в задачах с контейнерами и трубопроводами сложной формы. Необходимо только указать начальное расстояние между частицами. Частицы будут распределяться равномерно в соответствии с указанным расстоянием.
Отсутствие сбоев в расчете и проблем, связанных с сеткой.
